1系统概述

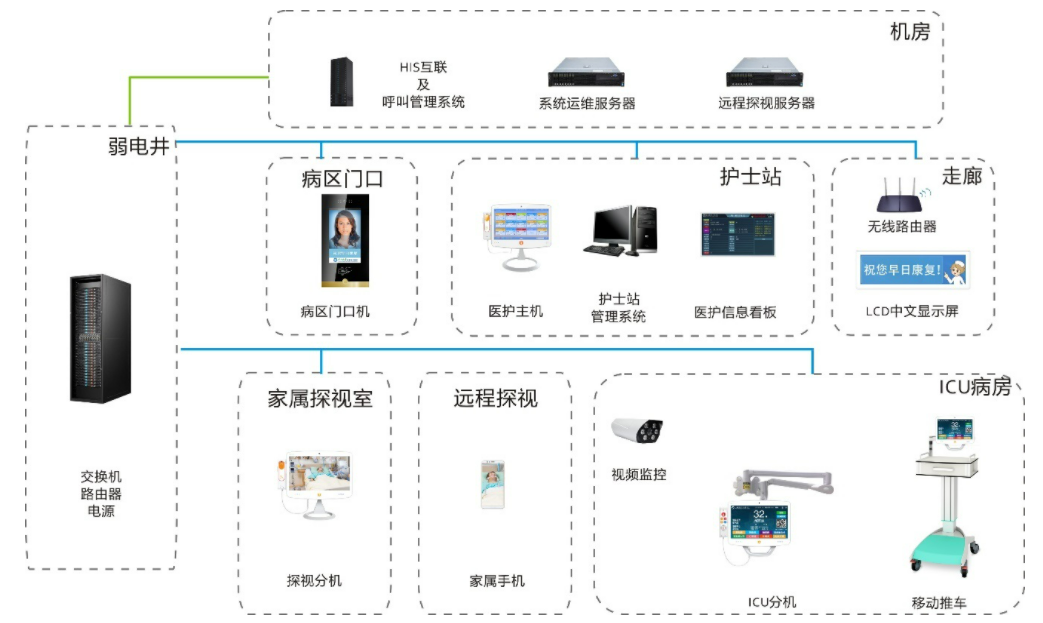

ICU探视系统主要由：HIS网关、ICU远程探视软件、系统运维服务器、ICU护士站管理软件、ICU医护主机、ICU探视分机、ICU病床分机、医护信息看板、LCD中文显示屏、网络摄像头、病区出入口的门禁主机等组成。

医院可根据自身的规模、信息化水平、投资预算等综合因素，选用配置不同的设备。

本系统为基于IP网络架构的ICU探视对讲系统。

2系统功能介绍

2.1 触摸显示

护士站主机：采用全触摸屏操作，每个触摸按钮对应一个探访分机号及一个病床分机号，可一键唿叫探视分机或病床分机、监视病床分机、插话、强制挂断等不同操作；

探视分机：采用全触摸屏操作，设有一键式唿叫按钮；

病床分机：采用全触摸屏操作，结合快捷键方式唿叫方式，

2.2 可视对讲

探视分机（移动APP）与病床分机对讲：探视分机、病床分机都自带摄像头。探视分机（移动APP）先唿叫ICU医护主机，由医护人员通过ICU医护主机唿叫要探视的病床分机，确认允许探视的条件后，再转接要对应的ICU病床分机，此时家属与重症患者进行双向可视对讲。

护士站主机与病床分机对讲：患者可直接通过ICU病床分机与护士站主机可相互唿叫，进行可视对讲。

护士站主机可回拨探视分机或ICU病床分机，探视分机或ICU病床分机自动接听，进行可视对讲。

病区来访者，可通过病区门口机一键唿叫护士站主机，进行视频通话对讲。

2.3大屏显示

探视区的ICU探视分机可通过高清输出口接入液晶大屏显示器，实现家属探视对讲时，可大屏同步查看病人通话视频画面。

2.4 全景和近景视频通话

每个ICU床头可部署一个网络摄像头，便于家属在探视期间，可通过ICU探视分机（移动APP），从近景的视频切换到全景视频，可支持来回切换方式，由家属操作。

2.5 录音录像

可对通话的过程进行录音录像，并可记录唿叫、通话的时间，录音录像文件可存储在分机和主机上直接播放，也可导出至电脑播放并存储；支持分机、主机空闲时，能自动将录音录像文件传到指定的服务器上。

2.6 监听/监视/强拆通话

在家属与患者进行探视期间，医护人员可通过护士站主机可对家属与病人的通话过程进行监听、监视，甚至根据患者的状态，可进行强行切断通话。

2.7 插话

在家属与患者进行探视期间，医护人员可通过护士站主机对其中一方进行插话操作，此时另外一方会播放一段友好提示音，主要是增加医护人员对家属与患者间的友好提示功能。

2.8一键唿叫

探视分机、病床分机均支持一键式唿叫护士站主机。

护士站主机一键唿叫探视分机、病床分机。

2.9 查看病床

护士站主机支持查看病床上的病人病情，达到监视病情目的。

2.10 病区门开锁

护士站主机可控制病区门锁的开闭，并能与探访人可视对讲，以实现病区门口的出入探视管理。

2.11 液晶病员一览表

系统支持接入液晶显示器，可显示住院病人的姓名、房间床位号、护理等级等情况。

2.12 移动APP

在普通Android移动设备上安装apk，通过医院分配的账号密码登录访问，进行预约操作，并发起远程探视唿叫操作。

3系统主要设备

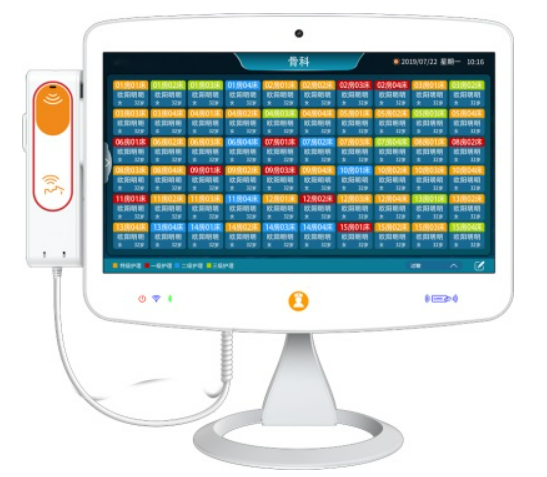

3.1 ICU医护主机

主要功能

Ø 基于局域网，以TCP/IP协议传输视频、音频和控制信号，实现双向可视对讲。须配合探访分机和病床分机使用。

Ø 高清可视对讲，配送手柄，可手柄或免提通话，内置高灵敏度麦克风、高保真立体声喇叭，并具有16K以上的声音采样率，使声音更加逼真、宏亮。

Ø 最多可接20台探访分机，同时探视的最大可支持10路。

Ø 有唿叫转接功能，可为探访分机转接相应的病床分机进行可视对讲。

Ø 有监听监视功能，当病人家属与病人之间进行通话时，可对其监听监视。

Ø 可设定分机的通话时间（10分钟、30分钟、60分钟可选），默认30分钟。

Ø 有通话计时功能：可显示探访分机与病床分机的通话时间，以便护士查看。

Ø 有强行切断通话功能，根据病人的情况控制通话时间。

Ø 可唿叫病床及视频对讲。

Ø 安装简捷，用RJ45标准网线，插入网络交换机任一端口即可工作。

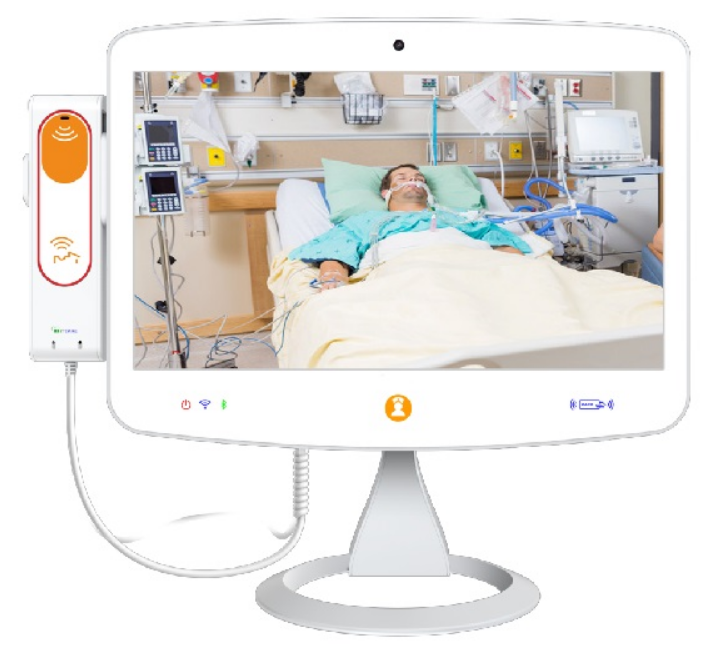

3.2 ICU探视分机

主要功能：

Ø 台式，放置在家属探视区桌面，供重症病区的病人家属探视对讲时使用。

Ø 基于局域网，以TCP/IP协议传输视频、音频和控制信号。

Ø 系统内最大可支持20路探访可视对讲。

Ø 高清可视对讲，可手柄或免提通话，内置高灵敏度麦克风、高保真立体声喇叭，并具有16K以上的声音采样率，使声音更加逼真、宏亮。

Ø 一键式唿叫，当病人家属探视时，可使用该分机一键唿叫主机及双向可视对讲。

Ø 近景和全景视频的切换，默认是近景视频通话，查看病人端的局部图像。

Ø 安装简捷，用RJ45标准网线，插入网络交换机任一端口即可工作。

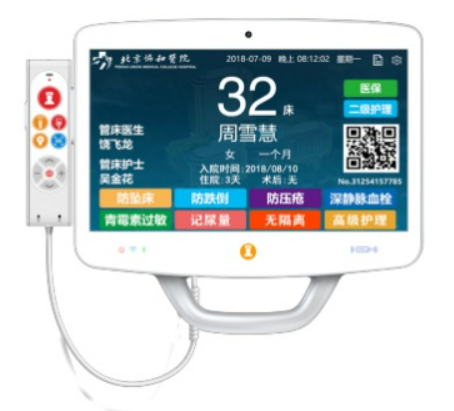

3.3 ICU病床分机

主要功能

Ø 在摇臂式或壁挂式安装（需配合安装支架使用，一般安装在重症病区的病床上方或移动推车上），供ICU的病人与病人家属可视对讲时使用。

Ø 基于局域网，以TCP/IP协议传输视频、音频和控制信号，系统内最大可支持10000张病床可视对讲。

Ø 高清可视对讲，配送手持唿叫器，可使用手柄通话，内置高灵敏度麦克风、高保真立体声喇叭，并具有16K以上的声音采样率，使声音更加逼真、宏亮。

Ø 当病人家属探视时，由护士站主机转接，重症患者可通过该ICU病床分机与探视的病人家属进行双向可视对讲。

Ø 可唿叫护士站主机及对讲。

Ø 显示患者的基本信息、护理级别、饮食类别、安全防范项、温馨提示、费用清单和医嘱等信息，可通过HIS自动同步或手动从病区管理软件录入信息。

Ø 可扩展外接三色门灯，供病人唿叫护士站后，该病房门口灯亮，方便走廊中的护士人员查看。

Ø 可扩展外接防水报警按钮，供洗手间的病人紧急报警使用。

Ø 带有输液报警输入接口，可配合病人输液报警时使用。

Ø 采用数字彩色摄像头，支持720P像素，最大支持到1080P。

Ø 用RJ45标准网线，插入网络交换机任一端口即可工作。

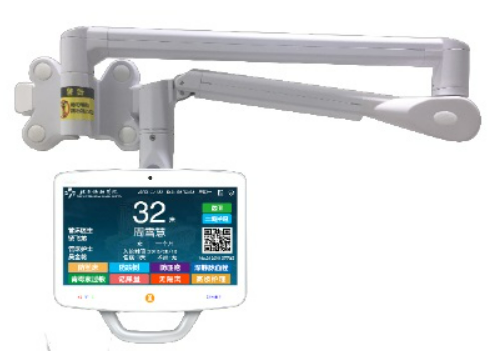

3.4 ICU支架

主要功能

Ø 负载：0.8KG or 1~2KG(订购时告知)

Ø 主体材质：铝合金

Ø 臂长 1480mm

Ø 延长臂：左右摆动180度

Ø 升降臂：左右旋转270度

Ø 升降幅度：上0mm，下400mm

Ø 连接杆：360度转动

Ø 平板倾仰角：上15度，下90度

Ø 平板安装孔位：75*75mm、100*100mm

Ø 布线槽：有

Ø 安装方式：壁挂式/吊顶

Ø 用于ICU病床分机的安装

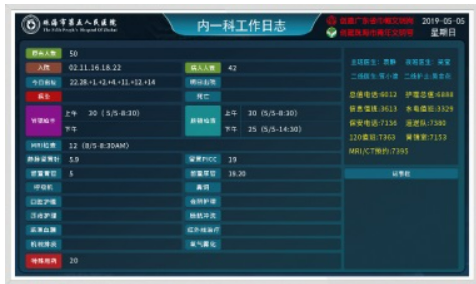

6.5医护信息看板（智能网络显示一体机）

（标准配置为智能一体化显示屏；原有电视机的客户，可选配多媒体信息发布器）

主要功能

Ø 连接智慧医护系统服务器，显示护理信息内容

Ø 显示医嘱类的工作日志，自动同步医嘱信息

Ø 显示时间、标语、通知、温馨提示等信息

Ø 适时显示住院人数、出入院人数、住院病人手术安排（版面可根据每个科室定制）

Ø 适时显示病区公告信息、值班医生信息、管床护士信息、播放病区信息公告、病区宣教信息

Ø 取代传统的护士写字板、手动/自动发布信息
